تجهيزات أنابيب التيتانيوم

ج: ASTM B363 و ASME B16.9 هما معياران مختلفان لتجهيزات الأنابيب. لديهم بعض الاختلافات من حيث نطاق التطبيق وأنواع تركيب الأنابيب ومتطلبات التصنيع:
نطاق التطبيق:
ASTM B363: المواصفات القياسية بشكل رئيسي لتجهيزات أنابيب التيتانيوم وسبائك التيتانيوم، بما في ذلك متطلبات التصنيع لأكواع التيتانيوم ومخفضات السرعة والمحملات وتجهيزات الأنابيب الأخرى.
ASME B16.9: تغطية قياسية لتجهيزات الأنابيب الملحومة والانحناء والمقبس المصنوعة في المصنع في مجموعة متنوعة من المواد، بما في ذلك تجهيزات الأنابيب المصنوعة من الفولاذ والفولاذ المقاوم للصدأ وسبائك الفولاذ وغيرها من المواد.
نوع المناسب:
ASTM B363: بشكل أساسي لتجهيزات الأنابيب المصنوعة من مواد التيتانيوم وسبائك التيتانيوم، بما في ذلك أكواع التيتانيوم، ومخفضات السرعة، والمحملات، وما إلى ذلك.
ASME B16.9: يغطي تجهيزات الأنابيب من مواد مختلفة، بما في ذلك الفولاذ، والفولاذ المقاوم للصدأ، والألومنيوم، وسبائك النحاس، وما إلى ذلك، بما في ذلك الأكواع، ومخفضات السرعة، والمحملات، وأغطية الأنابيب وأنواع أخرى.
متطلبات التصنيع:
ASTM B363: يحدد المتطلبات المحددة للتصنيع والحجم والتركيب الكيميائي والخواص الميكانيكية والاختبار وما إلى ذلك لتجهيزات أنابيب التيتانيوم وسبائك التيتانيوم.
ASME B16.9: يوفر مواصفات الأبعاد والتفاوتات وعمليات التصنيع ومتطلبات المواد وما إلى ذلك، لتجهيزات الأنابيب الملحومة والثنية واللحامة بالمقبس المصنوعة في المصنع من مواد مختلفة.
يركز ASTM B363 بشكل أكبر على معايير التصنيع لتجهيزات أنابيب التيتانيوم وسبائك التيتانيوم، بينما يغطي ASME B16.9 نطاقًا أوسع من مواد وأنواع تركيبات الأنابيب. يعتمد اختيار المعيار المناسب على مادة التركيب المستخدمة ومتطلبات التطبيق المحددة.

ج: كوع التيتانيوم عبارة عن وصلة أنابيب تستخدم لتغيير اتجاه تدفق سوائل خطوط الأنابيب. يمكن أن يأتي بأنواع وأشكال مختلفة لتلبية الاحتياجات الهندسية المختلفة وتصميمات خطوط الأنابيب. وفيما يلي أنواع الكوع التيتانيوم الشائعة:
90-أكواع التيتانيوم ذات الدرجة: يعد هذا أحد أكثر أنواع أكواع التيتانيوم شيوعًا ويستخدم لتحويل مائع خط الأنابيب في اتجاه 90-درجة. غالبًا ما يتم استخدامه في أنظمة الأنابيب التي تتطلب دوران الزاوية اليمنى.
45-كوع تيتانيوم من الدرجة: على غرار الكوع 90- من الدرجة، يُستخدم أيضًا كوع من التيتانيوم من الدرجة 45- لتغيير اتجاه تدفق مائع خط الأنابيب، ولكن زاوية دورانه تبلغ 45 درجة، وهو ألطف من درجة الكوع 90-.
180-كوع من التيتانيوم بدرجة: يمكن لهذا الكوع أن يقلب سائل الأنبوب بالكامل بحيث يتدفق في الاتجاه المعاكس. يتم استخدامه عادةً في أنظمة خطوط الأنابيب التي تتطلب تدفقًا عكسيًا أو عند عمل انحناءات على شكل حرف U على خطوط الأنابيب.
أكواع تيتانيوم مخصصة: بالإضافة إلى أكواع التيتانيوم ذات 90-الدرجة و45-الدرجة و180-الدرجة الشائعة، يمكن أيضًا تخصيص الأكواع ذات الزوايا الأخرى وفقًا للاحتياجات الهندسية المحددة وتصميم خطوط الأنابيب للوفاء بها متطلبات تخطيط خطوط الأنابيب المحددة.

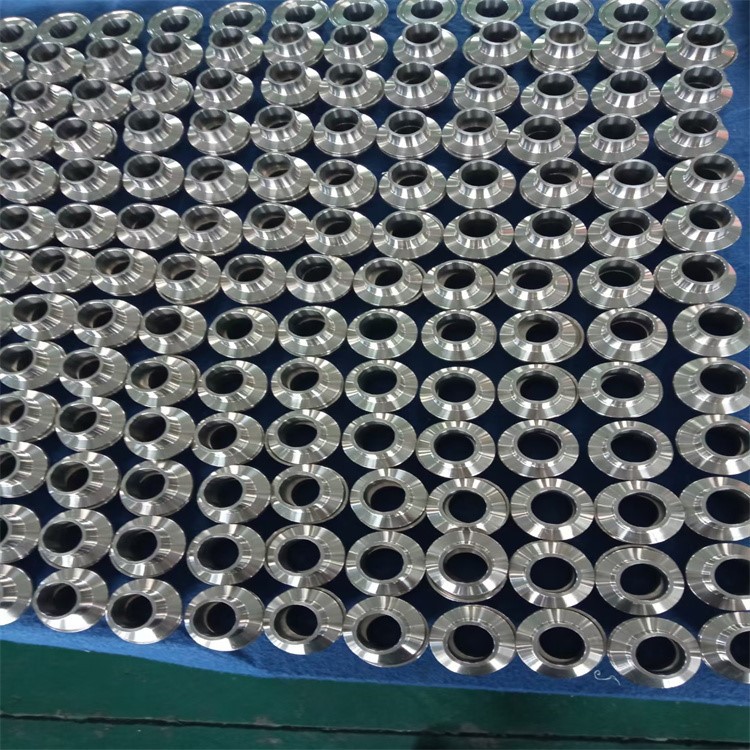

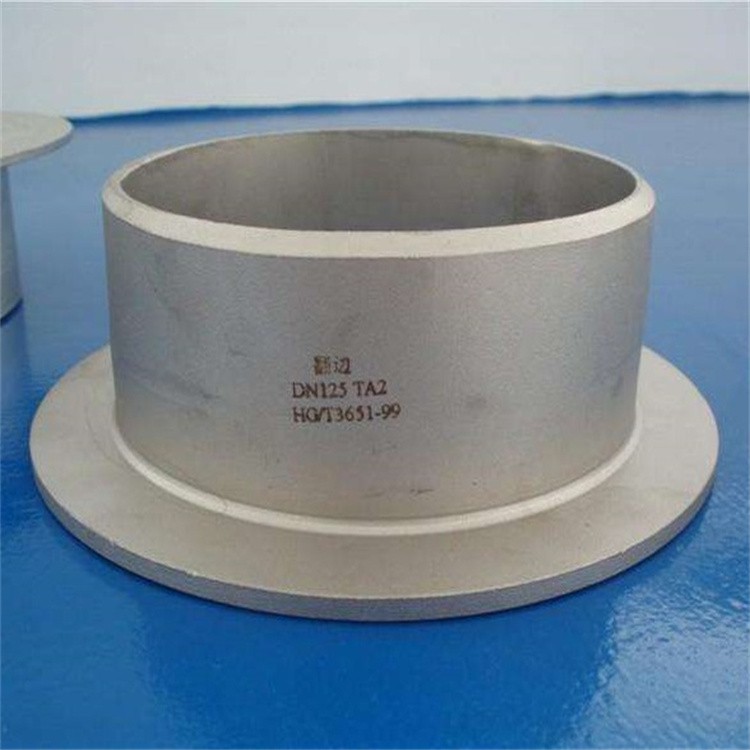

ج: نهاية مسمار المفصل الطويل:
الميزات: تشير نهاية كعب التيتانيوم الطويلة إلى عملية تشفيه طويلة على حافة لوحة التيتانيوم. يوفر هذا التصميم مساحة حافة أكبر، مما يزيد من القوة والثبات بشكل عام.
الغرض: تُستخدم نهايات كعب طويلة من التيتانيوم عادةً عندما يتطلب الأمر دعمًا أقوى للحافة ومقاومة أكبر للضغط، كما هو الحال في الهندسة الإنشائية، أو كمعالجات حافة للمكونات الثابتة.
نهاية مسمار مفصل اللفة القصيرة:
الميزات: تشير نهاية كعب التيتانيوم القصيرة إلى عملية تشفيه قصيرة على حافة لوحة التيتانيوم. بالمقارنة مع الفلنجات الطويلة، قد لا تحتوي على نفس منطقة الدعم، ولكنها أكثر مرونة في بعض سيناريوهات التطبيق.
الغرض: تُستخدم عادةً نهايات كعب قصيرة من التيتانيوم عندما تكون معالجة الحواف مطلوبة لتكون أخف وزنًا وأكثر مرونة، كما هو الحال في بعض الهياكل خفيفة الوزن أو في التطبيقات التي تتطلب تقليل الوزن.
غالبًا ما يعتمد قرار اختيار فلنجة طويلة أو قصيرة على احتياجات التصميم المحددة والمتطلبات الهندسية وبيئة التطبيق.

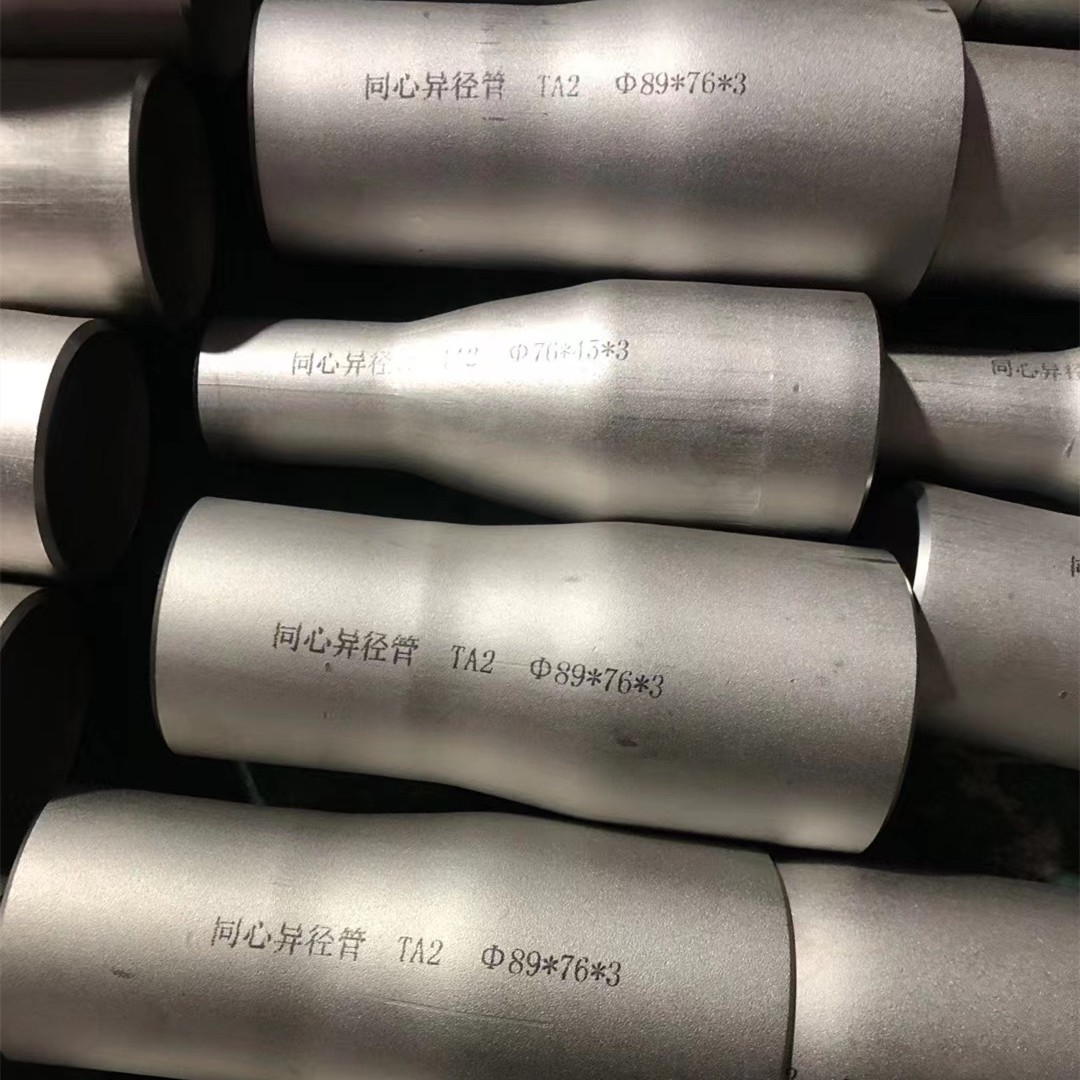

ج: نهايات التيتانيوم الصغيرة والكبيرة عبارة عن تجهيزات أنابيب تستخدم لتوصيل الأنابيب بأقطار مختلفة لتحقيق انتقال وتوصيل أقطار الأنابيب. تتوفر رؤوس التيتانيوم بأنواع مختلفة حسب قطر وموقع واحتياجات أنبوب التوصيل، بما في ذلك:
رؤوس كبيرة وصغيرة متحدة المركز:
الرؤوس الكبيرة والصغيرة متحدة المركز تعني أن الأنابيب في كلا الطرفين تتطابق مع المحور المركزي لتكوين هيكل متحد المركز. هذا النوع من الرؤوس الكبيرة والصغيرة مناسب للحالات التي يجب أن يكون فيها محور الأنبوب ثابتًا.
رأس حجم غريب الأطوار:
الرؤوس الكبيرة والصغيرة اللامركزية تعني أن الأنابيب في كلا الطرفين لا تتطابق مع المحور المركزي، ولكنها تقدم هيكلًا غريب الأطوار. يقع المحور المركزي لأحد الأنابيب على أحد جانبي المحور المركزي للأنبوب الآخر. هذا النوع من الرؤوس الكبيرة والصغيرة مناسب لتوصيلات الأنابيب في ظل بعض المتطلبات الخاصة، مثل عندما يكون تأثير تصريف الأنابيب بحاجة إلى تحسين.
رؤوس بأقطار مختلفة:
إن تقليل القطر يعني أن أقطار الأنابيب عند طرفي الوصلة غير متساوية، حيث يكون لأحد الأنابيب قطر أكبر والآخر له قطر أصغر. تُستخدم عادةً رؤوس التخفيض لتوصيل الأنابيب بأقطار مختلفة لتحقيق انتقال أقطار الأنابيب.
